بیمتال: راهنمای فنی و خرید از شهرک صنعتی چهاردانگه
بیمتال یک قطعه حفاظتی در تجهیزات برقی است که به صورت سری در مدار قرار می‌گیرد تا از موتورها در برابر اضافه‌بار محافظت کند. این قطعه که نوعی رله حفاظتی محسوب میشود، با نام‌های مختلفی مانند رله اضافه‌بار، رله حرارتی یا رله اضافه‌بار حرارتی نیز شناخته می شود.
برای کسب اطلاعات بیشتر درباره بی متال، ویژگی‌ها و کاربردهای آن، توصیه می‌کنیم ادامه این مقاله را مطالعه کنید. همچنین اگر قصد خرید بیمتال با کیفیت و قیمت مناسب را دارید، می‌توانید به فروشگاه ما در شهرک صنعتی چهاردانگه مراجعه نمایید یا از هر مکانی که هستید، سفارش تلفنی ثبت کنید. کارشناسان ما آماده پاسخگویی و ارائه مشاوره فنی به شما هستند.
نحوه عملکرد بی متال
بی متال بر اساس اختلاف ضریب انبساط طولی دو فلز ناهمجنس کار می‌کند. هنگامی که جریان اضافه‌بار از بیمتال عبور می‌کند، دو فلز گرم شده و منبسط میشوند. از آنجا که ضریب انبساط یکی از فلزات کمتر است، دو فلز به سمت فلز با انبساط کمتر خم میشوند. این خمش باعث حرکت اهرم‌های متصل به بیمتال میشود و در نهایت یک میکروسوئیچ را فعال می‌کند. با تغییر وضعیت میکروسوئیچ، کنتاکتهای آن باز یا بسته شده و مدار قطع میشود.
گاهی اوقات عملکرد بی متال با تأخیر همراه است یا جرقه‌ای ایجاد میشود که می‌تواند باعث سوختگی در محل اتصالات شود. برای رفع این مشکل، دو آهن‌ربا در بالا و پایین تیغه بیمتال نصب میشود. این آهن‌رباها با اعمال نیروی مغناطیسی، اتصال را سریع‌تر قطع می‌کنند و از جرقه و سوختگی جلوگیری می‌نمایند.
دو فلز تشکیل‌دهنده بیمتال معمولاً از فولاد و مس یا فولاد و برنج هستند که به روش‌های پرچکاری، جوشکاری یا لحیم‌کاری به هم متصل میشوند. فلز با ضریب انبساط بالاتر در قسمت بیرونی قرار می‌گیرد تا در اثر گرما به سمت فلز با انبساط کمتر خم شود. در حالت عادی، بیمتال صاف است، اما با گرم شدن خم شده و پس از سرد شدن دوباره به حالت اول برمی‌گردد.بیمتال در دماهای ۲۰- تا ۶۰+ درجه سانتی‌گراد به درستی عمل می‌کند و در صورت تشخیص اضافه‌بار، فرمان قطع را به کنتاکتور یا کلید بالادست ارسال می‌کند.
بی متال های سه فاز معمولاً دارای سه تیغه کنتاکت قدرت هستند که به صورت سری در مدار مصرف کننده سه فاز قرار میگیرند و وظیفه عبور جریان سه فاز و اتصال به کنتاکتور را بر عهده دارند. علاوه بر این، چند کنتاکت فرمان نیز روی آنها تعبیه شده است که عموماً شامل دو کنتاکت کمکی بسته (NC) و دو کنتاکت کمکی باز (NO) است. کنتاکتهای بسته برای قطع تغذیه کنتاکتور در مواقع اضافه بار استفاده میشوند، درحالیکه کنتاکتهای باز برای ارسال سیگنال هشدار یا اطلاع رسانی به اپراتور کاربرد دارند.
همچنین، بسیاری از بی متال ها مجهز به یک کلید تغییر حالت دستی/اتوماتیک هستند. در حالت دستی، پس از عملکرد بی متال و قطع مدار در اثر اضافه بار، اپراتور باید به صورت دستی اقدام به ریست دستگاه کند. اما در حالت اتوماتیک، پس از گذشت زمان مشخصی، بی متال به طور خودکار ریست شده و مجدداً وارد مدار میشود. این ویژگی انعطاف پذیری لازم را برای کاربردهای مختلف فراهم می کند. این تجهیز عمدتاً برای حفاظت از موتورهای سه‌فاز استفاده میشود و بین کنتاکتور و موتور نصب می‌گردد. این قطعه محدوده وسیعی از جریان (۰.۱۲ تا ۸۰۰ آمپر) را پوشش می‌دهد.
عملکرد بیمتال در جریان‌های بالا
در رنج‌های جریان بالا، از ترانسفورماتور جریان (CT) برای اندازه‌گیری جریان استفاده میشود. در این ساختار، هادی اصلی از داخل CT عبور می‌کند و جریان القاشده توسط سیم‌پیچ ثانویه به بخش فرمان بیمتال منتقل میشود تا ایمنی مدار تأمین گردد. اگر جریان از حد تنظیم‌شده فراتر رود، بخش فرمان بیمتال فعال شده و با قطع مدار فرمان، کل مدار را از جریان اضافه محافظت می‌کند.
ساختمان داخلی بی متال

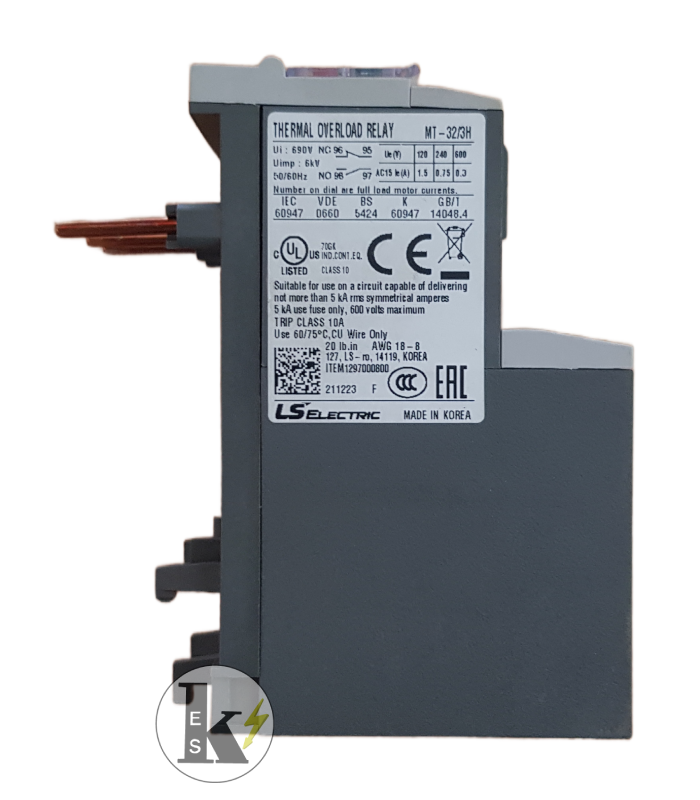

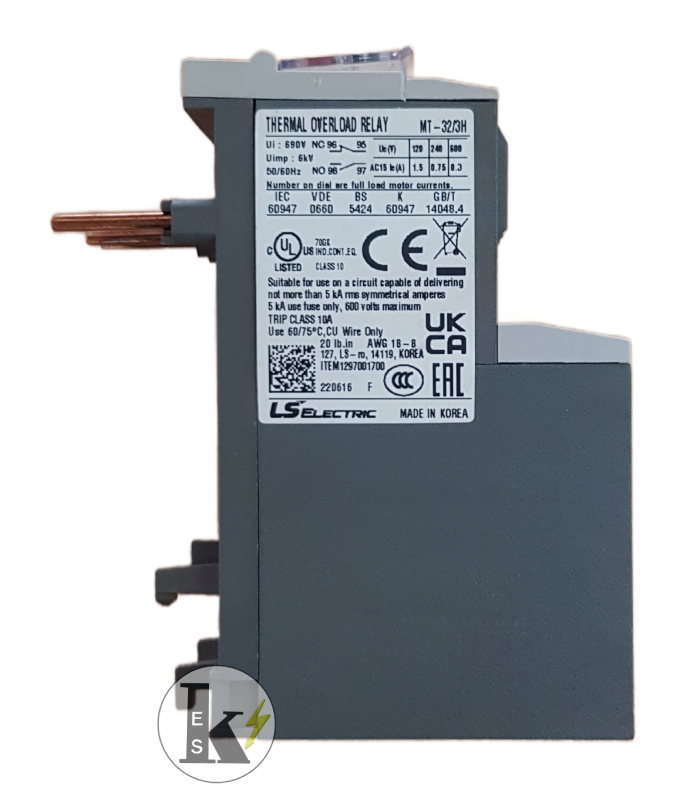

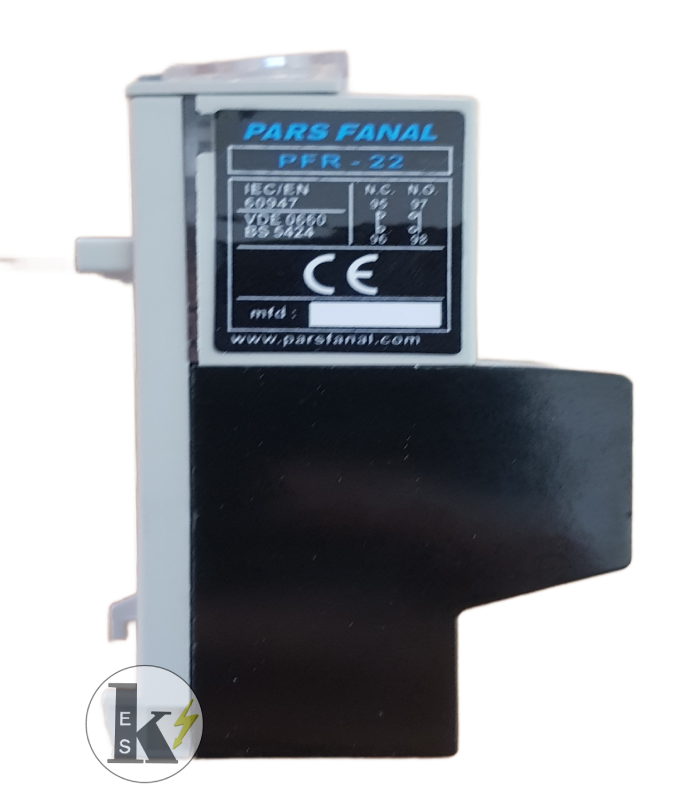

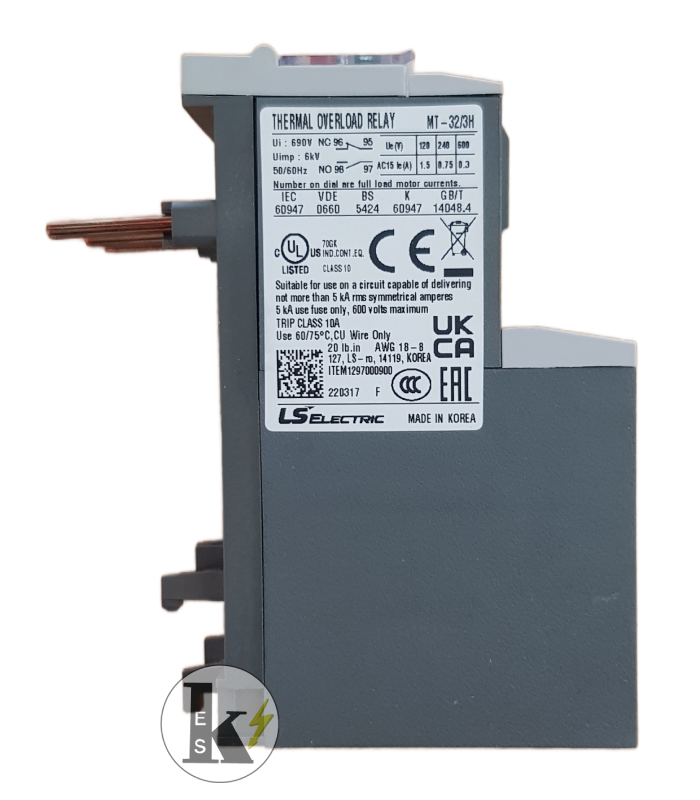

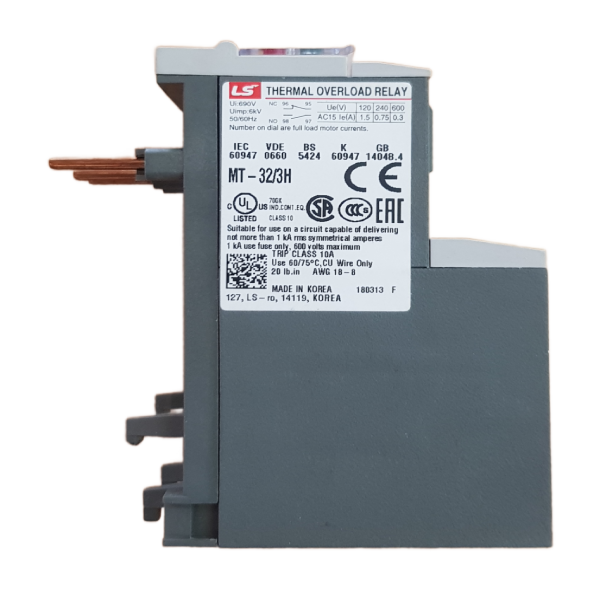

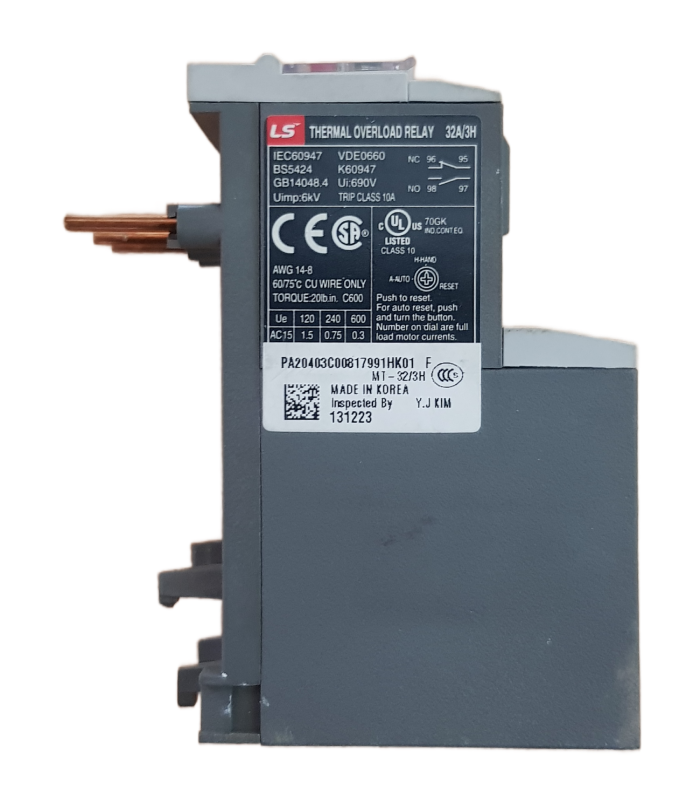

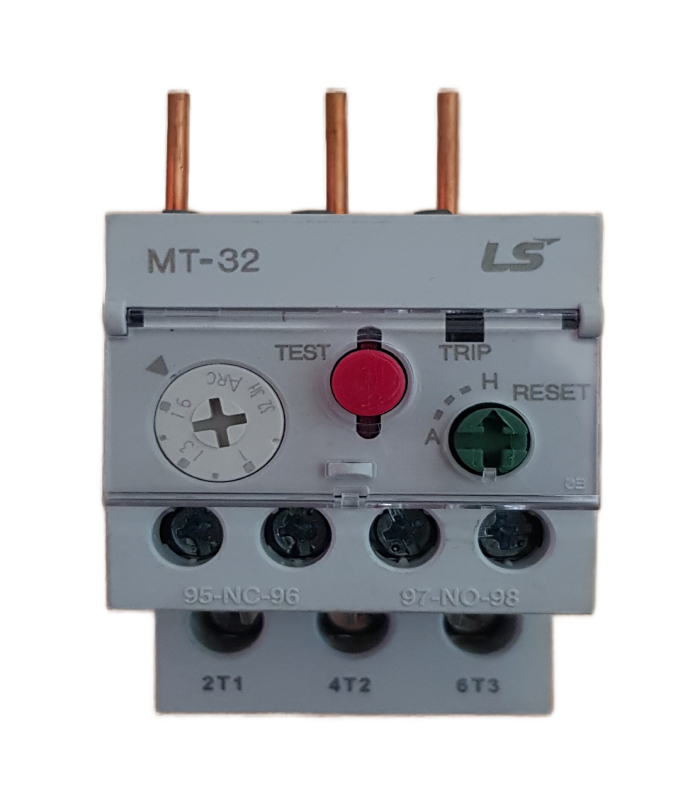

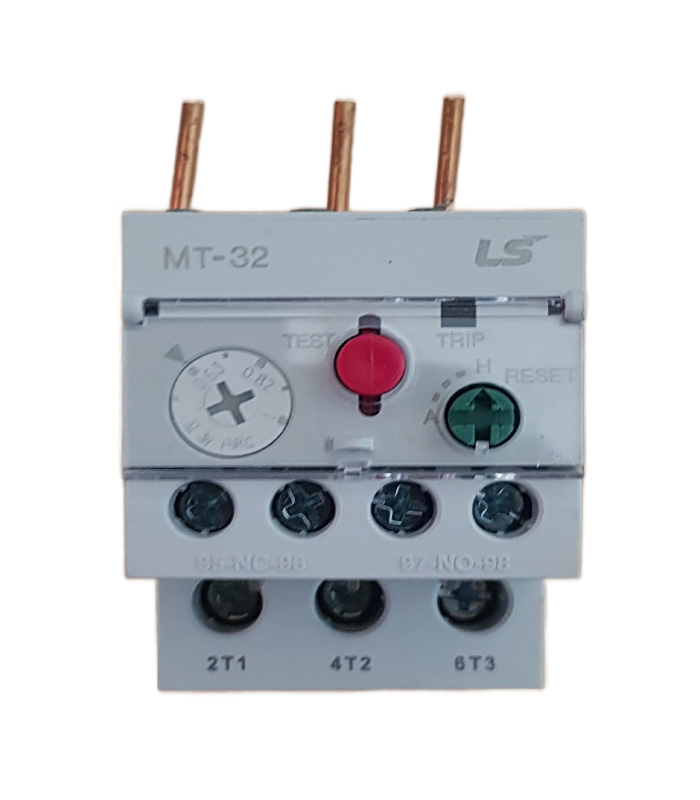

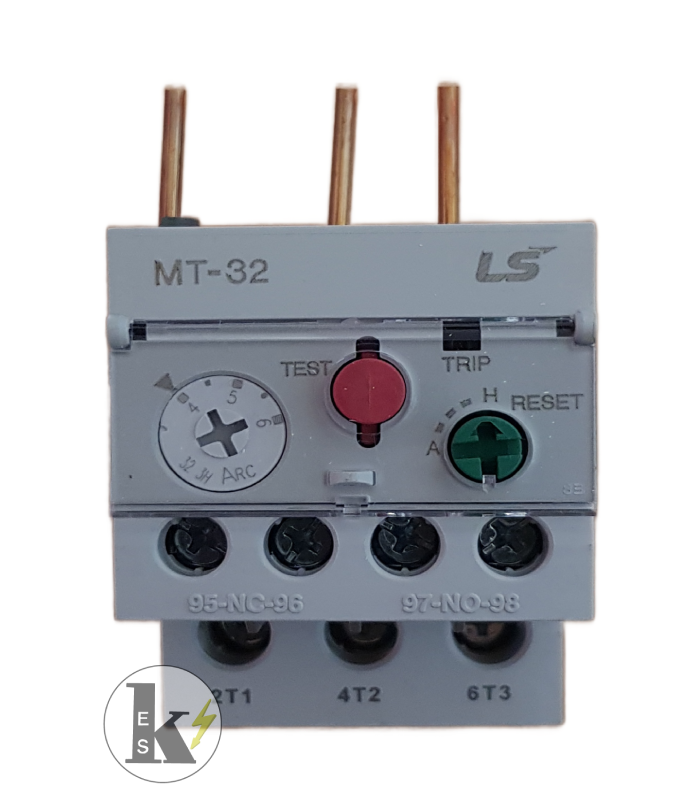

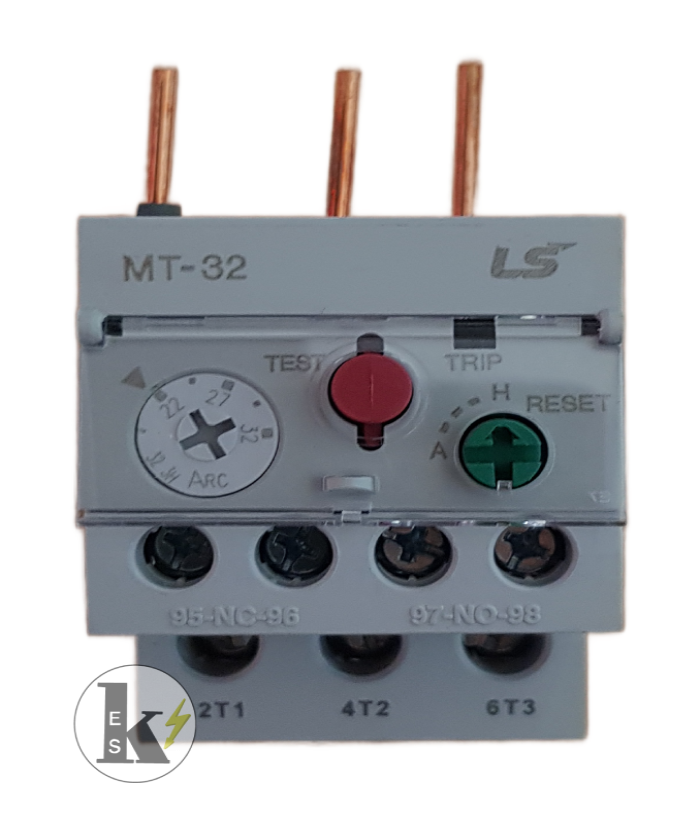

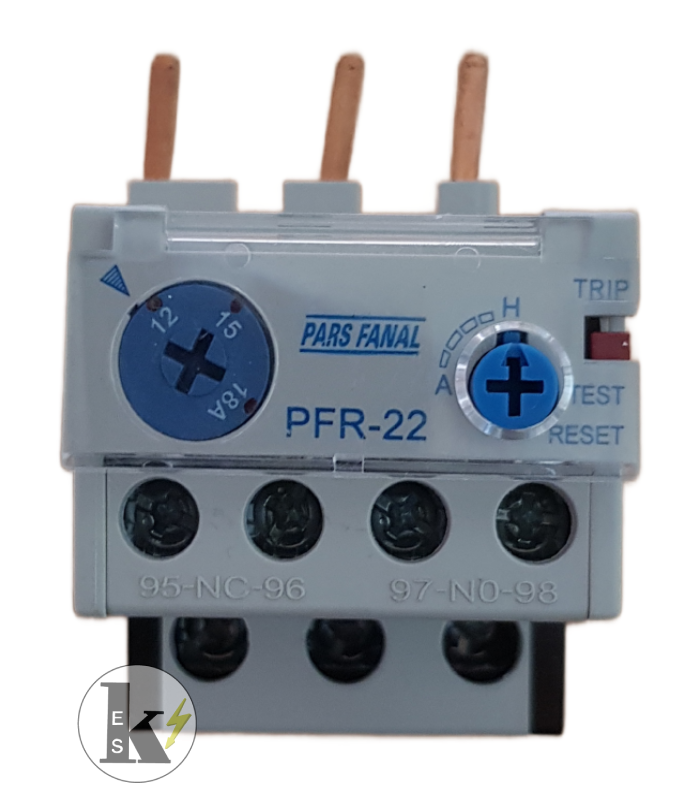

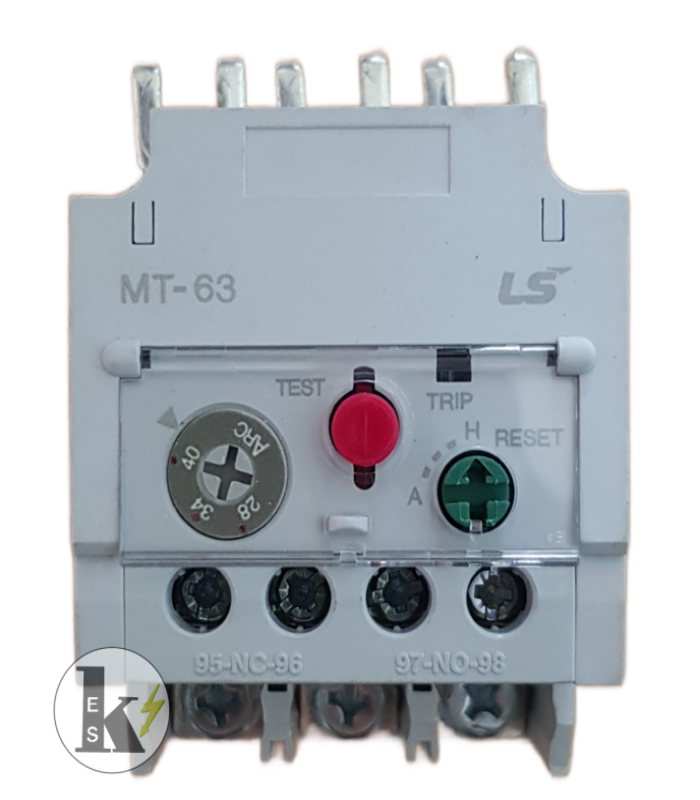

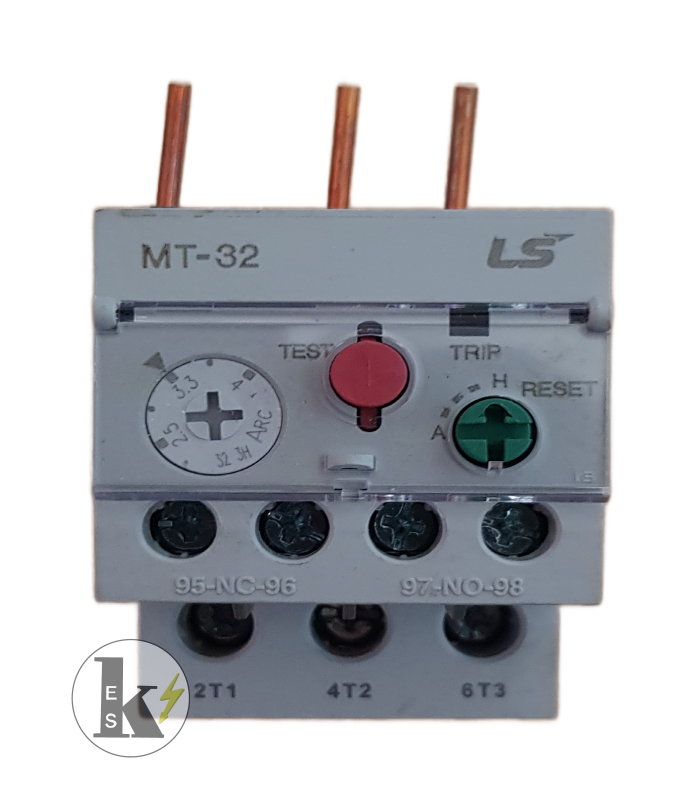

ساختمان داخلی بی متال (رله حرارتی) از اجزای مختلفی تشکیل شده که هر یک نقش مهمی در عملکرد آن ایفا می‌کنند. در بخش ورودی، تیغه‌های مسی قرار دارند که به کنتاکتور متصل میشوند و معمولاً در قسمت بالای بیمتال به‌صورت شاخک‌های اتصال دیده میشوند. در طرف خروجی نیز ترمینال‌های T1، T2 و T3 تعبیه شده‌اند که برای اتصال به کابل‌های مصرف‌کننده استفاده میشوند.
علاوه بر این، بیمتال دارای کنتاکتهای فرمان است که شامل کنتاکت باز (NO) با شماره‌های 97 و 98 و کنتاکت بسته (NC) با شماره‌های 95 و 96 میشود. برای تنظیم حساسیت بیمتال، یک پیچ یا زبانه تنظیم جریان وجود دارد که باید متناسب با جریان نامی موتور (درج‌شده روی پلاک موتور) تنظیم شود تا از مدار به‌درستی محافظت کند.
همچنین، یک پیچ انتخاب حالت عملکرد روی بیمتال نصب شده که بین دو حالت اتوماتیک (A) و دستی (H) قابل تغییر است. در نهایت، یک دکمه ریست تعبیه شده که پس از قطع بیمتال، امکان بازگرداندن آن به حالت اولیه و اتصال مجدد به مدار را فراهم می‌کند.
