کنتاکتور چیست ؟

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای الکتریکی مورد استفاده قرار می‌گیرد. عملکرد آن مبتنی بر یک سیم‌پیچ (بوبین) مغناطیسی است؛ به این صورت که با اعمال ولتاژ به بوبین، کنتاکتور فعال شده و مدارهای قدرت (سه‌فاز یا تک‌فاز) را وصل می‌کند. در مقابل، با قطع ولتاژ بوبین، کنتاکتور مدار را قطع می‌نماید. این تجهیز یکی از حیاتی‌ترین تجهیزات در برق صنعتی و سیستم‌های قدرت محسوب می‌شود. در این مقاله، به بررسی ویژگی‌ها و نحوه‌ی استفاده از این قطعه می‌پردازیم.
کنتاکتور با دریافت ولتاژ AC یا DC توسط بوبین داخلی خود تحریک شده و امکان کنترل مدارهای قدرت از راه دور را فراهم می‌کند. این دستگاه که به کلید الکترومغناطیسی نیز معروف است، یکی از اجزای ضروری در تابلوهای برق به شمار می‌رود. از مزایای کلیدی آن، امکان قطع و وصل مدار از فواصل دور است.
کنتاکتور از نظر عملکرد شبیه به رله است، اما برای جریان‌های بالا طراحی شده است. به همین دلیل، سرعت قطع و وصل کنتاکت‌های آن در مقایسه با رله پایین‌ تر است.

انواع کنتاکتور

کنتاکتورها در انواع مختلفی تولید می‌شوند که مهم‌ترین آنها کنتاکتور تک فاز و کنتاکتور سه فاز هستند. هر کنتاکتور معمولاً دارای یک یا دو کنتاکت کمکی (باز و بسته) است که در مدارهای فرمان مورد استفاده قرار می‌گیرد. این تجهیزات در رنج‌های جریانی مختلف (معمولاً از ۹ تا ۸۰۰ آمپر) و در ابعاد گوناگون طراحی می‌شوند. همچنین، بوبین کنتاکتورها در ولتاژهای متفاوتی از جمله ۲۴، ۴۸، ۱۱۰، ۲۲۰ و ۳۸۰ ولت (AC یا DC) ساخته می‌شوند. نکته قابل توجه این است که در صورت خرابی، بوبین کنتاکتور قابل تعویض بوده و می‌توان بوبین مناسب با ولتاژ مورد نیاز را جایگزین کرد.

تفاوت کنتاکتور با کلید معمولی

مهم‌ترین تفاوت این قطعه با کلیدهای عادی در مکانیزم عملکرد آن است. در کنتاکتورها، قطع و وصل مدار به‌وسیله یک بوبین (سیم‌پیچ مغناطیسی) انجام می‌شود. این بوبین انرژی الکتریکی را به میدان مغناطیسی تبدیل کرده و با قطع یا وصل برق، باعث فعال‌شدن یا غیرفعال‌ شدن مکانیزم کنتاکتور می‌شود.

ویژگی‌ها و کاربرد کنتاکت‌های کمکی

کنتاکتورهای تا ۲۵ آمپر معمولاً دارای یک کنتاکت کمکی (باز یا بسته) هستند ولی کنتاکتورهای ۳۲ آمپر به بالا معمولاً دارای دو کنتاکت باز و دو کنتاکت بسته می‌باشند (2NO + 2NC). در حالت عادی (بدون برق‌دهی به بوبین)، کنتاکت باز به‌ صورت قطع و کنتاکت بسته به‌ صورت وصل عمل می‌کند. با اعمال ولتاژ به بوبین، این وضعیت معکوس می‌شود.
از کنتاکت‌های کمکی عمدتاً در مدارهای فرمان استفاده می‌شود. یکی از کاربردهای کلیدی آنها، ایجاد مدار خودنگهدار است. در این حالت، پس از یکبار تحریک بوبین، کنتاکتور از طریق کنتاکت باز خود، به‌صورت خودکار فعال باقی می‌ماند. تنها با وجود یک شرایط خاص (مانند قطع یک کلید در مدار) است که می‌توان کنتاکتور را غیر فعال کرد.

مکانیسم عملکرد کنتاکتور

کنتاکتورهای الکتریکی برخلاف رله‌ها، از قابلیت عبور جریان‌های با آمپر بالا برخوردارند و به همین دلیل در مدارهای قدرت مورد استفاده قرار می‌گیرند. در مقابل، رله‌ها با توان عبوری پایین‌تر، عمدتاً در مدارهای فرمان به کار می‌روند. مکانیسم عملکرد کنتاکتور به این صورت است که با اعمال ولتاژ به دو سر بوبین، جریان الکتریکی در سیم‌پیچ ایجاد میدان مغناطیسی می‌کند. این میدان موجب جذب هسته متحرک شبیه به یک آهنربا می‌شود.کنتاکت‌های تعبیه شده در محل اتصال، با حرکت هسته قطع و وصل شده و عملکردی مشابه کلید پیدا می‌کنند. سیستم فنرهای داخلی کنتاکتور نقش مهمی در بازگرداندن هسته متحرک به موقعیت اولیه هنگام قطع برق بوبین ایفا می‌کنند. این مکانیزم تضمین می‌کند که در حالت بدون انرژی، کنتاکتور به وضعیت عادی خود بازگردد.

انتخاب کنتاکتور مناسب : نگاهی به برندهای مطرح داخلی و بین المللی

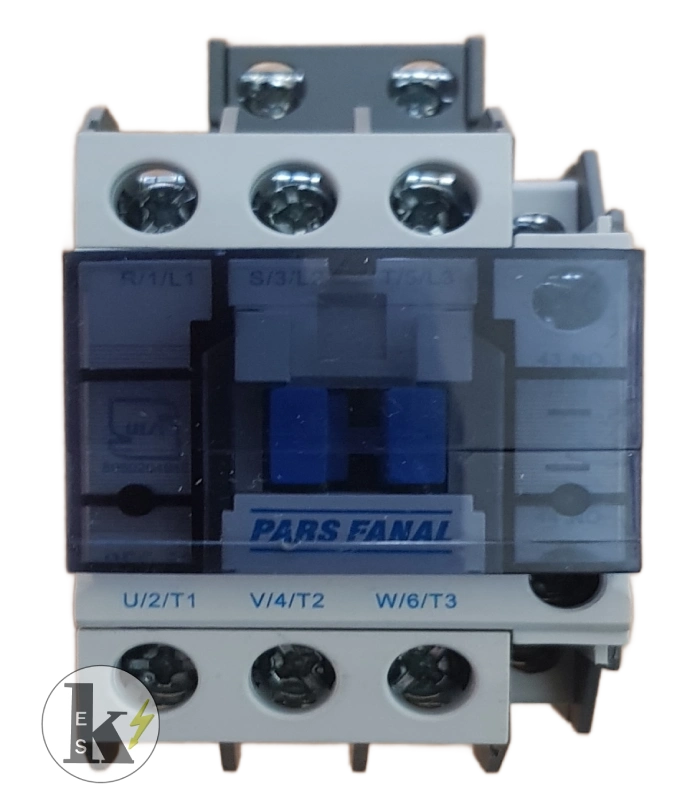

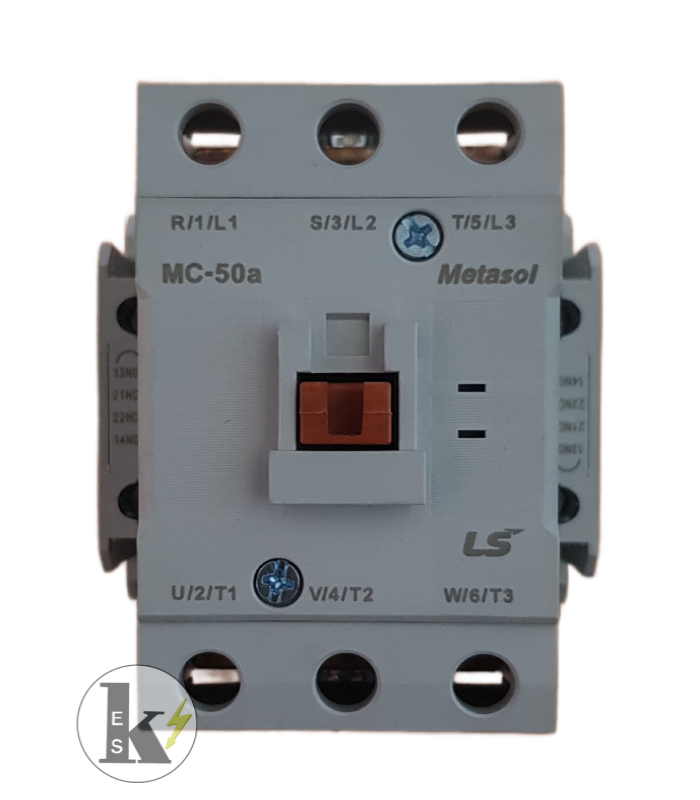

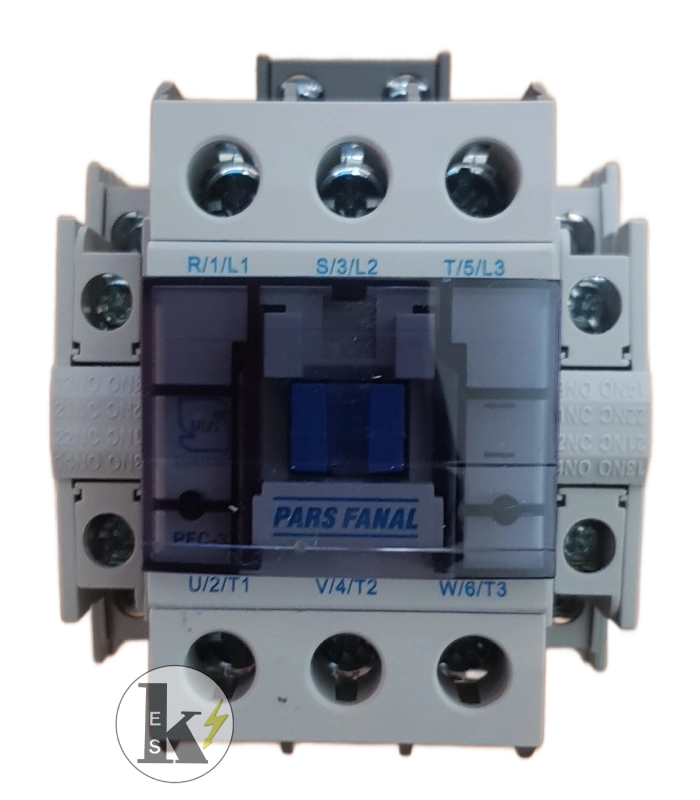

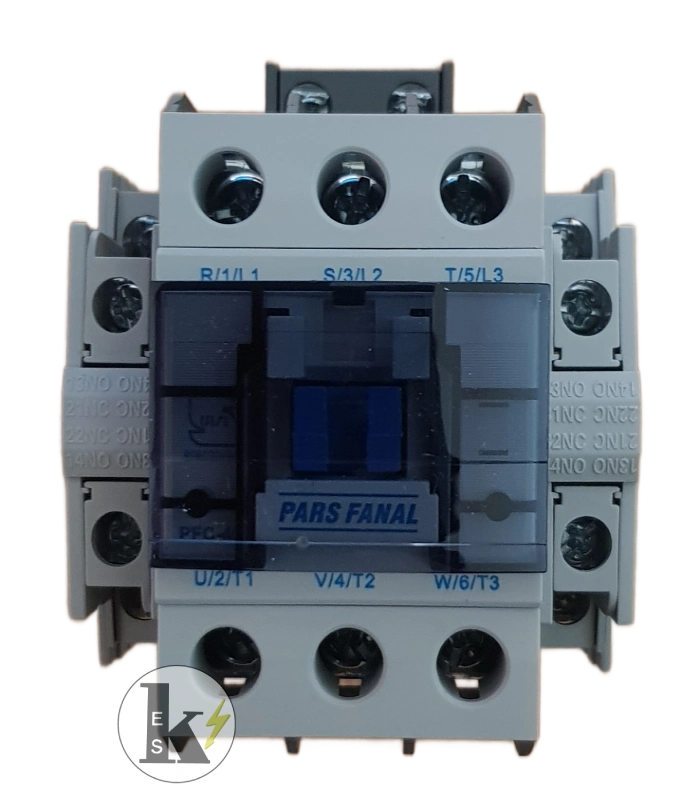

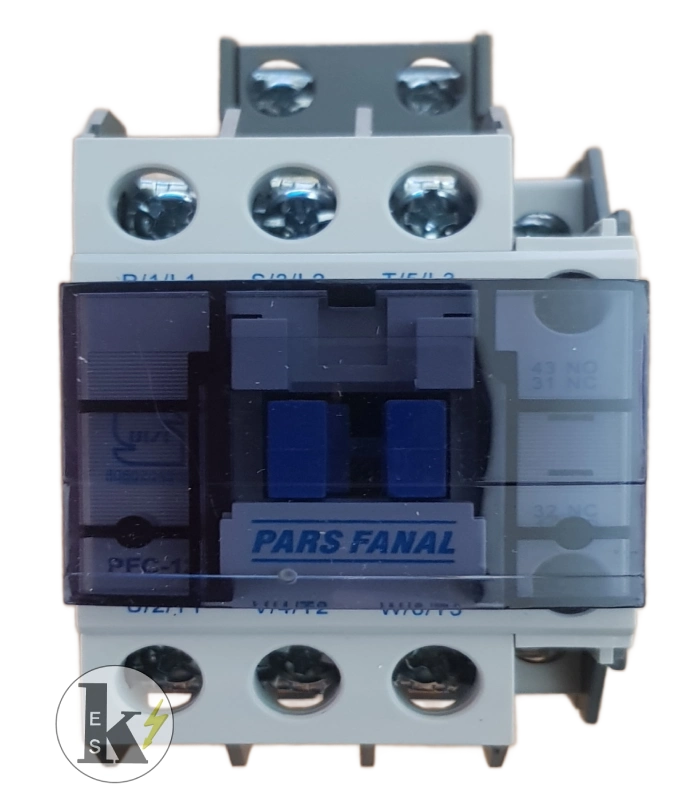

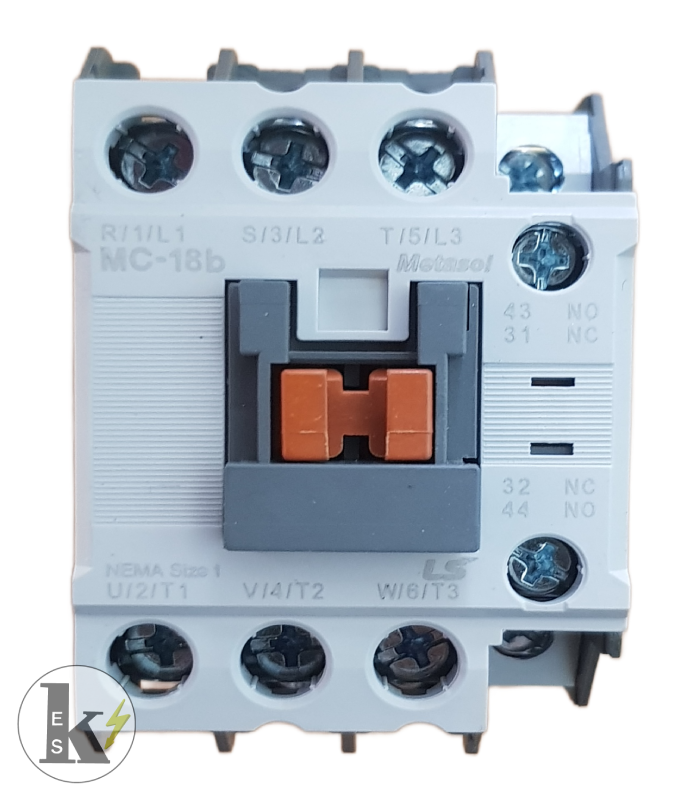

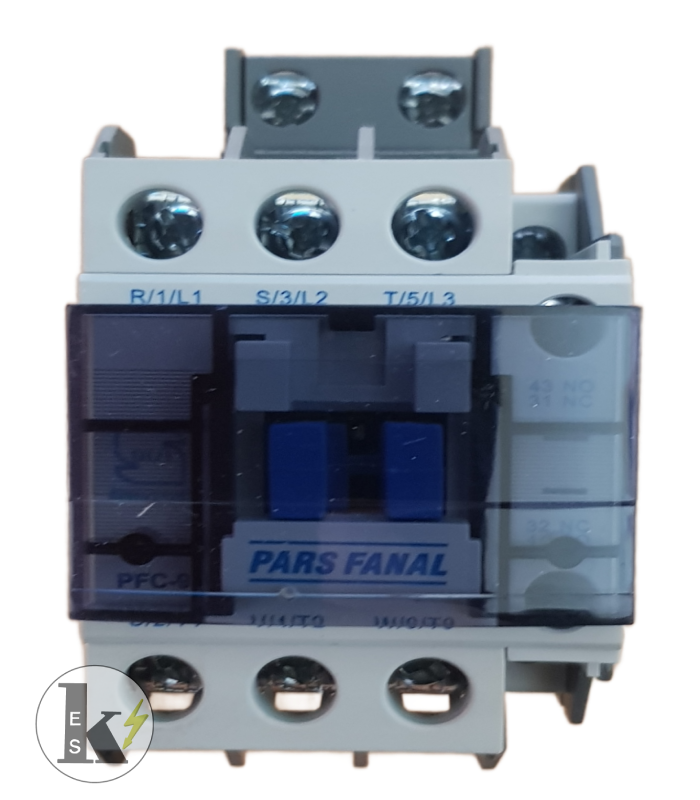

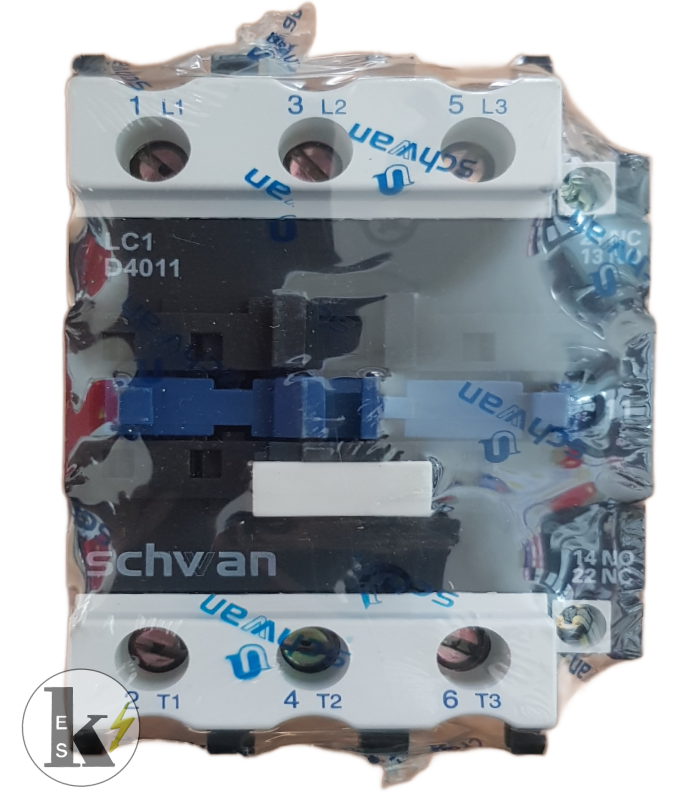

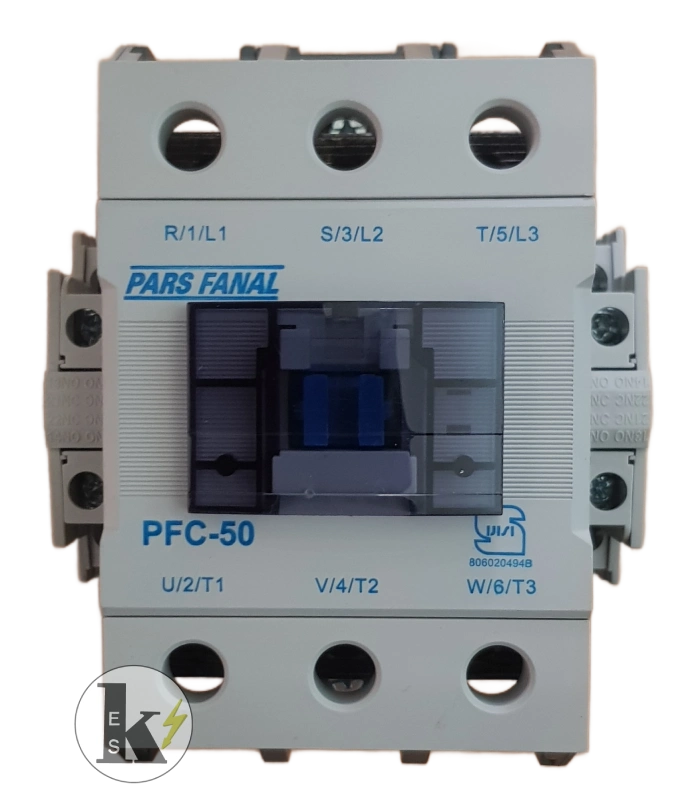

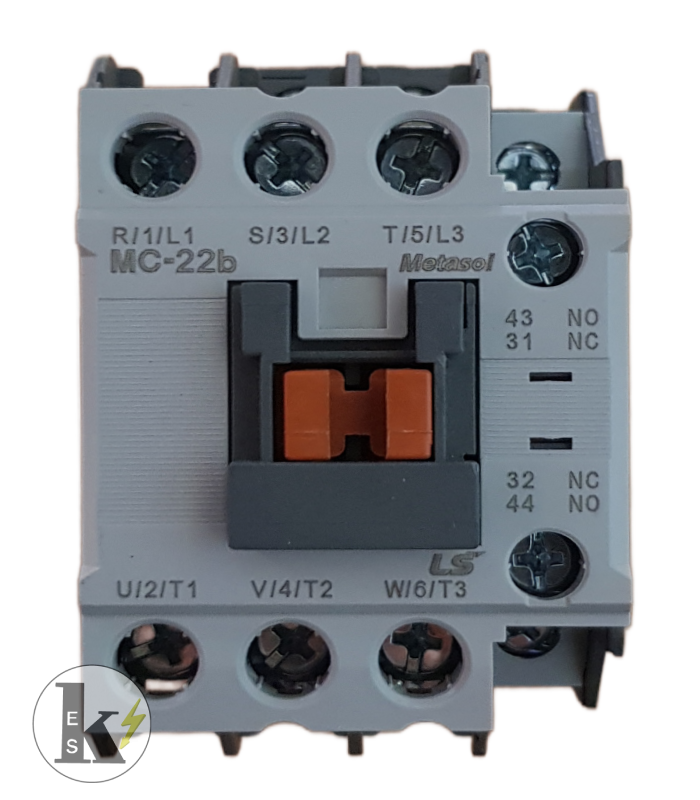

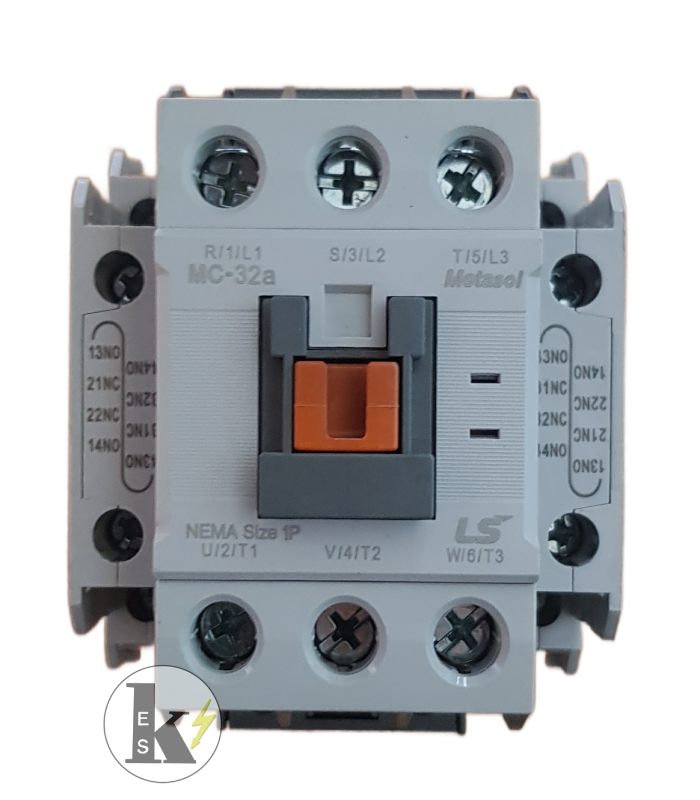

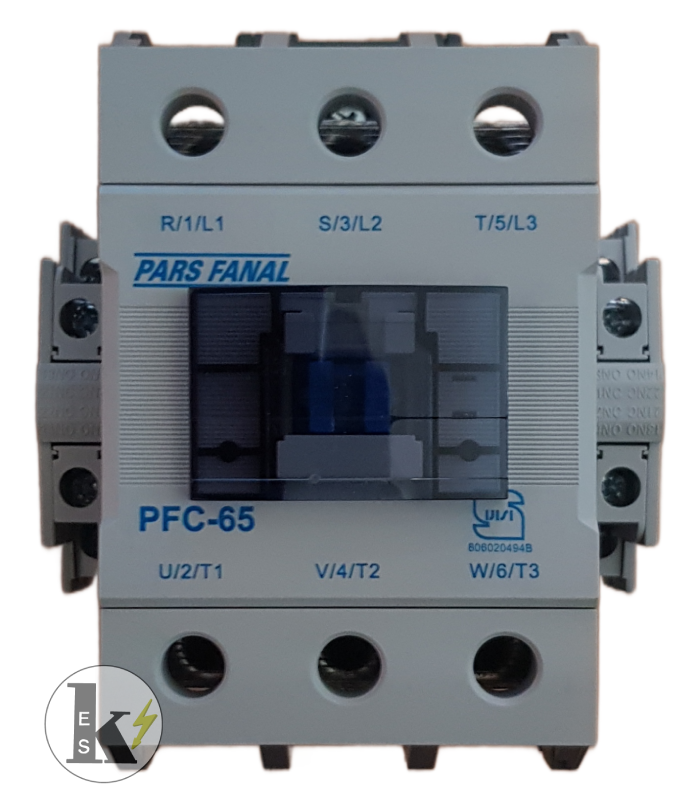

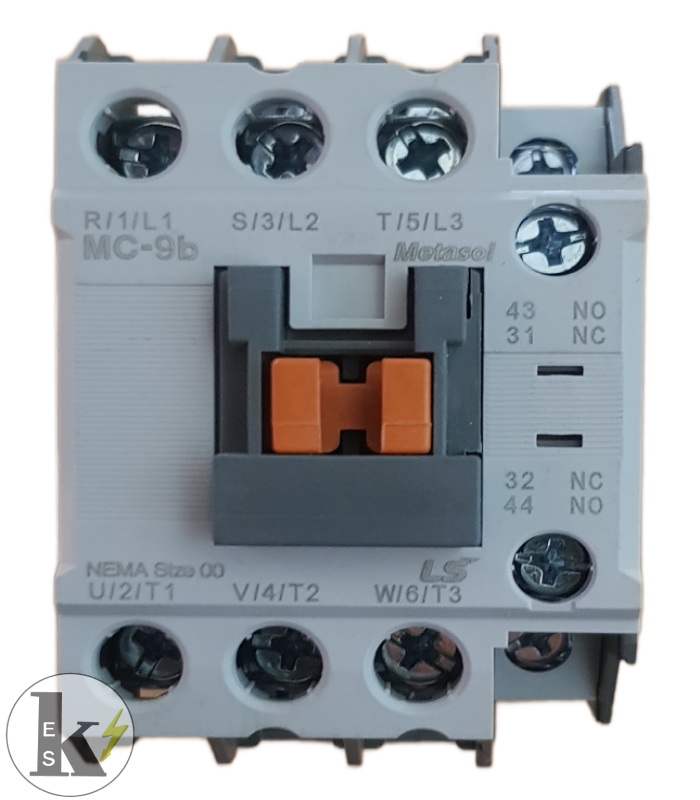

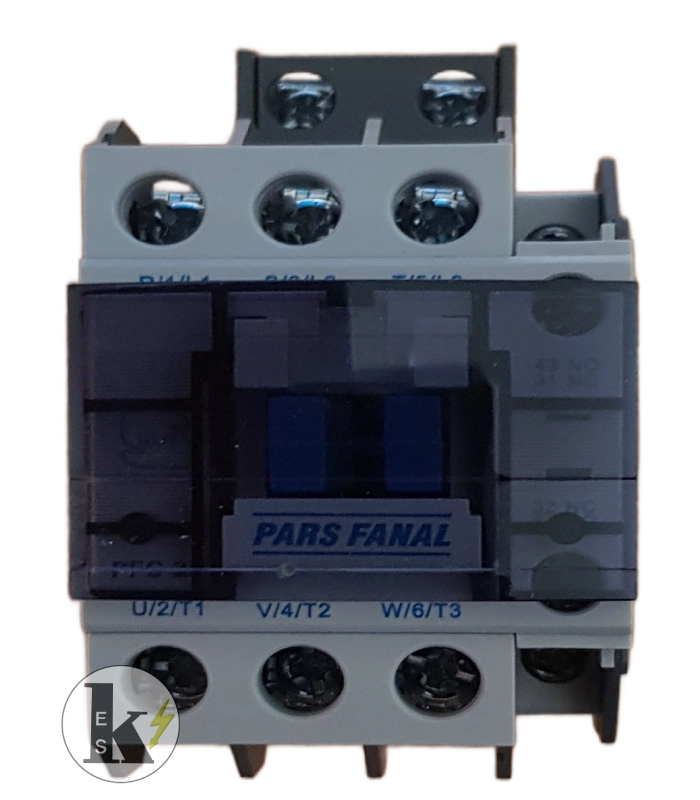

در فروشگاه ما، کنتاکتور با برندهای مختلف عرضه می شود. از جمله این برندها، کنتاکتورهای اِل اِس (LS Electric) کره جنوبی، پیشرو در فناوری‌ های نوین با تأکید بر طول عمر بالا و سازگاری با محیط‌ های صنعتی پیچیده عرضه می‌شود. کنتاکتورهای هیوندای (Hyundai Electric) نیز در کشور کره جنوبی تولید می‌شوند و این شرکت نیز محصولات با کیفیت بالا به بازار جهانی عرضه می‌کند. در کنار این برندهای جهانی، پارس فانال به عنوان تولیدکننده داخلی، با تمرکز بر کیفیت قابل رقابت و قیمت مقرون‌ به‌ صرفه نیاز پروژه‌ های مختلف را پوشش می‌دهد. همچنین کنتاکتورهای شوان (SCHVAN) چین نیز با قیمت اقتصادی انتخاب مناسبی برای پروژه‌های با بودجه محدود است.

انتخاب کنتاکتور مناسب، نقش کلیدی در عملکرد بهینه و ایمنی سیستم شما دارد. اشتباه در این انتخاب می‌تواند چالش‌های غیرمنتظره ایجاد کند! تیم حرفه‌ای ما با سال‌ها تجربه عملی در حوزه برق صنعتی، آماده است تا به صورت رایگان شما را در این مسیر راهنمایی کند. کافیست نیازهای پروژه خود را با ما در میان بگذارید تا بهترین گزینه را با در نظر گرفتن بودجه و اهداف شما پیشنهاد دهیم.
